光伏并網發電加裝防逆流系統的應用情況及分析
不能向上一級電網（或產權、利益分界面）送電的光伏并網項目需要在光伏并網發電系統基礎上加裝防逆流系統，以完全自發自用形式運行。
通俗地說，因為房屋產權以及非直供電用戶，或租用廠房等原因，不想辦、辦不了或未辦光伏并網備案及接入審批手續的光伏并網項目，內部安裝光伏發電在用戶側完全自發自用的光伏項目，需要安裝防逆流系統，來控制大于負載運行功率的光伏電量不向進線側或上一級供電網絡送電。
典型的應用場景：一是產業園自建供電網絡、物業加價收電費的園內企業，加裝光伏并網系統后物業往往不愿讓企業的“余電”上網，需要防逆流系統加以控制；二是租用個人或單位的房屋生產和辦公的。這兩種情況，企業與電網都是隔著一層“房東”，電費高、正常光伏并網發電手續無法辦理。但這些情況因為電費太高，安裝光伏后的回本時間很短、效益很好，同時也導致“房東”電費這塊的利益受到損害，需要和園區物業溝通好。
在產權分界面或與上一級供電網絡分段點安裝CT，來測量電流的大小與方向，通過防逆流控制器或智能電表等專業設備來測量、控制并網逆變器調整輸出功率，來實現光伏功率大于負載功率時不逆向傳送電量。
圖中①、②、③位置是可選擇的防逆控制點，這需要根據配電網絡布局和與“房東”溝通情況來確定，安裝CT位置不同，光伏電量的分配亦不同、利益分配方式不同，需要光伏公司配合業主與“房東”進行溝通。本圖摘自古瑞瓦特公司《防逆流系統方案及選型》。

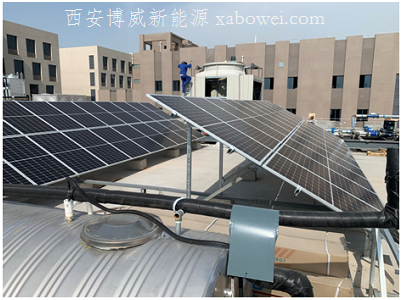

灃東科技產業園內某企業100kw光伏并網系統加裝防逆流裝置

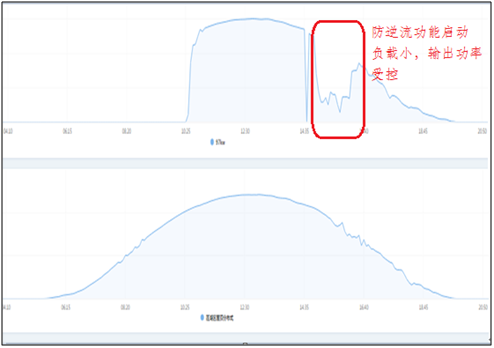

1、2020年5月3日，晴天。10點30分光伏組串接入逆變器并網發電，14時55分完成防逆流系統調試，防逆流系統在線工作。

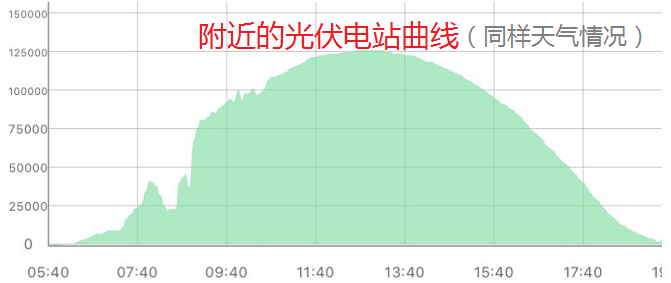

2、2020年5月4日，晴天，附近兩個電站的發電曲線對比

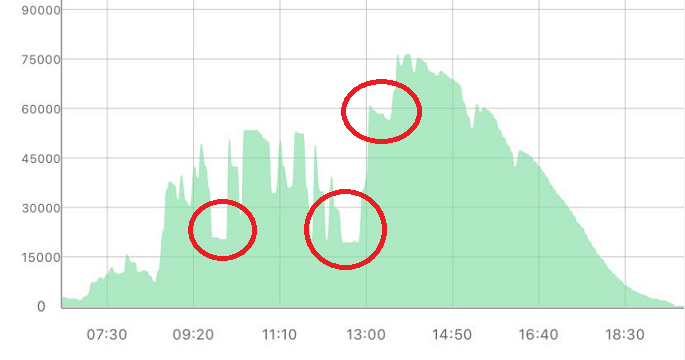

3、2020年7月26日，早上小雨轉晴，附近兩個電站的發電曲線對比
100kw光伏并網系統并入了用戶進線柜，負載主要是食品保鮮室的制冷機和建筑配套中央空調系統，功率大于300kw。目前處于運行前的調試階段，負荷變化較大，防逆流系統會隨負載變化而產生輸出功率控制，但在生產車間正常運行階段，由于負載負荷遠遠大于光伏發電功率，光伏電量基本上全部自用，光伏系統會為企業大大降低用電成本。
安裝防逆流系統都是為了控制光伏電量不逆流上網，解決了一些單位光伏裝機量小以及單位內部做光伏節能項目等不想辦手續的問題，但省事的同時也要規范建設、確保質量、保證安全。
對于自建供電網絡的產業園來說，應該鼓勵園內非直供電的企業安裝光伏發電，因為光伏這一綠色節能產品，成本低、效率高、壽命長、運行穩定、管理簡單，誰裝都受益。園區物業與其“堵”不如“疏”，充分利用園區空閑屋頂資源、發揮企業資金優勢和降本增效的原始訴求，統一來規劃、發展光伏發電這一健康產業，這樣園區與企業可以共享綠色能源的收益。 |
|
|
|
