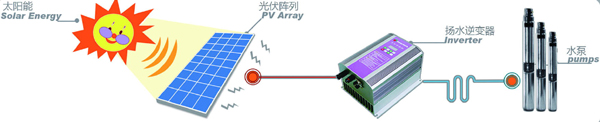

■光伏揚水系統原理圖
■光伏揚水逆變器
光伏揚水逆變器對系統的運行實施控制和調節，將太陽能陣列發出的直流電轉換為交流電，驅動水泵，并根據日照強度的變化實時地調節輸出頻率，實現最大功率點跟蹤（MPPT）。

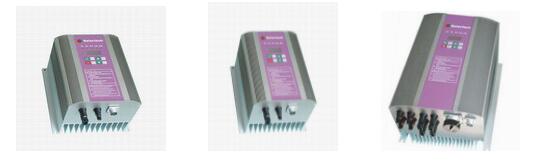

PB400L PB2200L PB18KH
■揚水逆變器特點：
光伏揚水逆變器采用自主研發并具有獨立自主知識產權國家專利的動態VI最大功率點跟蹤（MPPT）控制法，響應速度快，運行穩定性好，解決了傳統MPPT方法在日照強度快速變化時跟蹤效果差、運行不穩定甚至造成水錘危害的問題。
基于開發環保型和經濟型光伏產品的設計理念，以蓄水替代蓄電，無蓄電池裝置，直接驅動水泵揚水，裝置的可靠性高，同時大幅降低建設和維護成本。
主電路采用智能功率模塊，可靠性高，轉換效率達98%。
全鋁合金外殼，外形美觀，適應能力強。
■揚水逆變器優勢：
適用于采用三相異步電機的水泵
輸出電壓采用優化正弦PWM控制方式
多種運行模式和MPPT控制方式可選
可以根據實際系統情況自由設定水泵調速范圍
可選配上下水位檢測與控制電路
具備防雷、過壓、欠壓、過流、過載等保護功能
防護等級IP52
具有CE認證
■揚水逆變器規格：
|
型號
|
最大直流輸入電壓（V）
|
推薦MPP電壓（V）
|
額定輸出電流（A）
|
輸出電壓（V）
|
輸出頻率（Hz）
|
凈重（KG）
|
毛重（KG）
|
包裝規格 （MM）
|
|
長
|
寬
|
高
|
|
PB400L
|
450
|
280-350
|
3
|
3PH 220V
|
0-60
|
3.4
|
4.9
|
320
|
280
|
225
|
|
PB750L
|
450
|
280-350
|
5
|
3PH 220V
|
0-60
|
3.4
|
4.9
|
320
|
280
|
225
|
|
PB1500L
|
450
|
280-350
|
7
|
3PH 220V
|
0-60
|
4.0
|
5.6
|
355
|
280
|
225
|
|
PB2200L
|
450
|
280-350
|
11
|
3PH 220V
|
0-60
|
4.0
|
5.6
|
355
|
280
|
225
|
|
PB3700L
|
450
|
280-350
|
17
|
3PH 220V
|
0-60
|
7.2
|
9.5
|
425
|
325
|
285
|
|
PB5500L
|
450
|
280-350
|
25
|
3PH 220V
|
0-60
|
7.3
|
9.6
|
425
|
325
|
285
|
|
PB3700H
|
750
|
500-600
|
9
|
3PH 380V
|
0-60
|
7.2
|
9.5
|
425
|
325
|
285
|
|
PB5500H
|
750
|
500-600
|
13
|
3PH 380V
|
0-60
|
7.3
|
9.6
|
425
|
325
|
285
|
|
PB7500H
|
750
|
500-600
|
18
|
3PH 380V
|
0-60
|
7.7
|
10
|
425
|
325
|
285
|
|
PB11KH
|
750
|
500-600
|
24
|
3PH 380V
|
0-60
|
8.2
|
10.5
|
425
|
325
|
285
|
|
PB15KH
|
750
|
500-600
|
30
|
3PH 380V
|
0-60
|
8.4
|
10.7
|
425
|
325
|
285
|
|
PB18KH
|
750
|
500-600
|
39
|
3PH 380V
|
0-60
|
8.4
|
10.7
|
425
|
325
|
285
|
|
PB22KH
|
750
|
500-600
|
45
|
3PH 380V
|
0-60
|
18
|
21
|
600
|
465
|
350
|
|
PB30KH
|
750
|
500-600
|
60
|
3PH 380V
|
0-60
|
18
|
21
|
600
|
465
|
350
|
|
PB37KH
|
750
|
500-600
|
75
|
3PH 380V
|
0-60
|
20
|
23
|
600
|
465
|
350
|
|
PB45KH
|
750
|
500-600
|
91
|
3PH 380V
|
0-60
|
20
|
23
|
600
|
465
|
350
|
|
PB55KH
|
750
|
500-600
|
112
|
3PH 380V
|
0-60
|
20
|
23
|
600
|
465
|
350
|
揚水逆變器型號定義：
PB 2200 L 分別對應如下
輸出電壓等級（L:220V H:380V)適配電機額定功率（W）Pumping Boy系列光伏揚水逆變器
|
|
|
